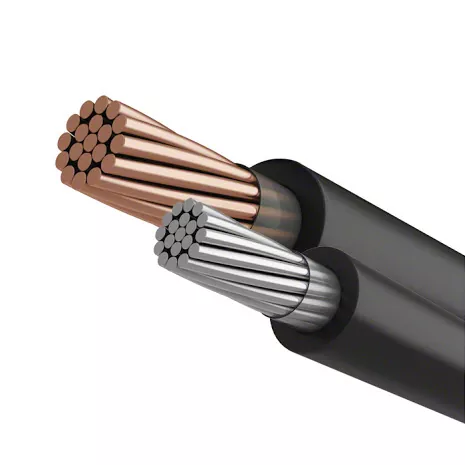

Kábel solárnych panelov

Plánovanie najlepšej konfigurácie solárneho poľa pre váš FV systém

Plánovanie konfigurácie solárneho poľa vám pomôže zabezpečiť správny výstup napätia/prúdu pre váš FV systém. V tejto časti vysvetľujeme, čo tieto položky sú a ich dôležitosť.

Maximálne jednosmerné vstupné napätie

Z dôvodu bezpečnosti, dodržiavania predpisov NEC a kompatibility s technickými špecifikáciami stringového meniča je nevyhnutné stanoviť maximálnu hranicu jednosmerného napätia. Zatiaľ čo predpisy NEC stanovujú limit 600 V pre rezidenčné fotovoltaické systémy, tento limit sa môže líšiť v závislosti od konkrétneho používaného centralizovaného striedača.

Na druhej strane, stringový invertor má špecifickú požiadavku na minimálne jednosmerné vstupné napätie, aby mohol začať fungovať, čo je rozhodujúci faktor, ktorý treba zvážiť pri plánovaní a konfigurácii FV systémov. Toto minimálne napätie sa môže výrazne líšiť v závislosti od modelu a značky zvoleného meniča.

Maximálny jednosmerný vstupný prúd

Technické špecifikácie meniča stanovujú obmedzenie maximálneho jednosmerného vstupného prúdu. Toto obmedzenie je určené na základe krivky prúdu a napätia (IV-krivka) solárneho článku. Pri zapájaní solárnych panelov je dôležité vziať to do úvahy a zabezpečiť, aby jednosmerný výstup systému neprekročil maximálny vstupný prúd meniča.

Počet sledovačov MPPT

MPPT sledovače hrajú zásadnú úlohu pri maximalizácii výstupného výkonu pre fotovoltaické systémy analýzou IV-krivky. Centralizované invertory vybavené viacerými sledovačmi MPPT sú schopné optimalizovať výrobu energie pre reťazce solárnych panelov, ktoré môžu mať odlišné špecifikácie, čo umožňuje pripojenie zložitejších solárnych polí k meniču. Ak sa váš menič môže pochváliť dvoma alebo viacerými vstupmi MPPT, je dôležité, aby ste ich efektívne využívali, najmä v scenároch zahŕňajúcich viaceré orientácie panelov alebo problémy s tieňovaním.

Zapojenie poľa solárnych panelov: Sprievodca krok za krokom

Až do tohto bodu ste sa dozvedeli o kľúčových konceptoch a aspektoch plánovania, ktoré je potrebné zvážiť pred zapojením solárnych panelov. Teraz vám v tejto časti poskytneme podrobný návod, ako zapojiť solárne panely.

Pripojenie PV konektora k vášmu PV vodiču

Väčšina solárnych panelov je vybavená predinštalovanými konektormi MC4, ktoré uľahčujú vzájomné prepojenie medzi panelmi. Pre koncové body systému môžete použiť predlžovacie káble MC4, ktoré sú dostupné v rôznych dĺžkach, na prepojenie FV systému s meničom.

Pochopenie, ako správne nainštalovať FV konektor, je však stále kľúčové. Môžu nastať prípady alebo úseky, kde budete musieť vykonať pripojenie manuálne, zvyčajne keď nie je k dispozícii predlžovací kábel MC4 požadovanej dĺžky.

Kroky na pridanie solárnych konektorov k PV vodičom sú nasledujúce:

Odstráňte vonkajšiu izoláciu z drôtu, aby ste odkryli vnútorné vodiče.

Umiestnite spojovaciu dosku na odizolovaný vodič a pomocou lisovacieho nástroja ju bezpečne pripevnite.

Začnite vložením spodných komponentov konektora, ktoré zvyčajne zahŕňajú kryt terminálu, odľahčovač ťahu a kompresné puzdro. Uistite sa, že sú správne zarovnané a usadené.

Potom vložte horné komponenty, ktoré tvoria bezpečnostnú fóliu, puzdro konektora MC4 samčieho alebo samičieho typu a O-krúžok. Uistite sa, že aj tieto časti sú správne zarovnané.

Jemne zložte všetky komponenty a dotiahnite ich rukou na mierny stupeň. Spočiatku príliš neuťahujte.

Nakoniec použite montážny nástroj solárneho konektora na aplikovanie konečného krútiaceho momentu na konektor MC4, čím sa zabezpečí bezpečné a spoľahlivé pripojenie.

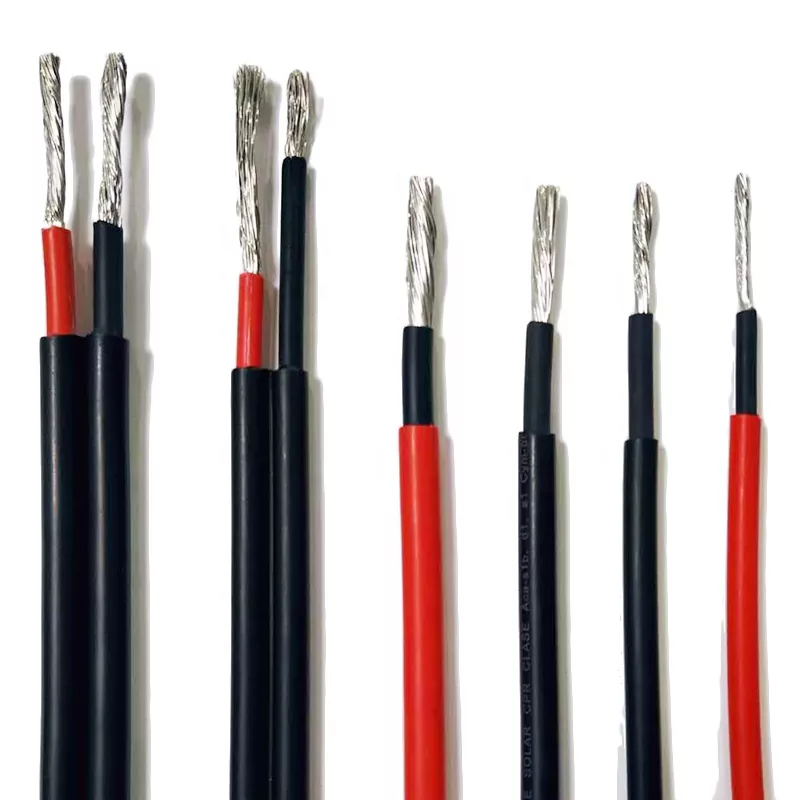

Podrobnosti o kábli solárnych panelov DAYA

DAYA kábel solárneho panela Pracovné podmienky

Výhody PV

FV moduly fungujú pri vysokých teplotách a rôznych podmienkach prostredia. Podľa smerníc NEC musia určité aplikácie fotovoltických polí využívať USE-2 alebo PV vodiče, pričom oba musia spĺňať špecifickú odolnosť voči slnečnému žiareniu a teplotné hodnotenia vhodné pre inštalačné prostredie.

FV vodiče sú špeciálne navrhnuté pre fotovoltaické aplikácie, zatiaľ čo káble USE-2 sú zvyčajne určené na použitie v podzemných vchodoch. Oba typy káblov bežne obsahujú izoláciu XLPE a môžu byť odolné voči slnečnému žiareniu alebo vhodné na priame zakopanie.

PV drôt sa však líši od drôtu USE-2 z hľadiska hrúbky izolácie, menovitého napätia a prevádzkových teplôt. PV drôt sa môže pochváliť hrubšími izolačnými vrstvami, vďaka čomu je vhodný na ochranu pred drsným prostredím. Káble USE-2 sú dimenzované do 600 V, zatiaľ čo PV vodič je dostupný v troch menovitých napätiach: 600 V, 1 kV a 2 kV. Navyše káble USE-2 majú maximálnu prevádzkovú teplotu 90ºC, zatiaľ čo PV vodič môže byť dimenzovaný na vyššie teploty.

Je pozoruhodné, že PV drôt je jedným z mála typov jednovodičových drôtov, ktoré môžu byť dimenzované nad 600 V a môžu byť priamo zakopané v súlade s normami NEC bez potreby dodatočného tienenia.

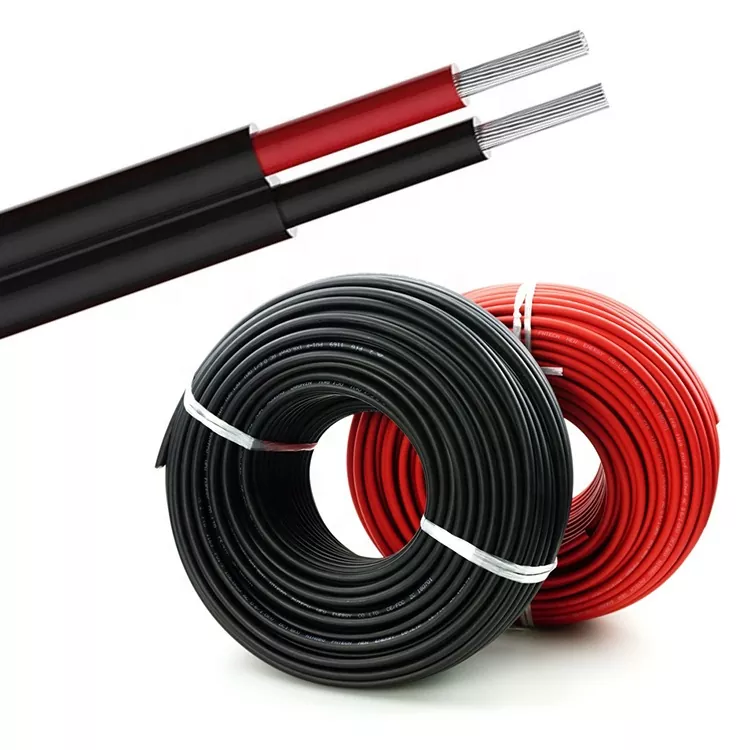

Balenie:

--100 m/zvitok so zmršťovacou fóliou, 6 zvitkov na vonkajší kartón.

-- 100 m / cievka, cievka môže byť papier, plast alebo ABS, potom 3-4 cievky na kartón,

--200 m alebo 250 m na bubon, dva bubny na kartón,

--305 m/drevený bubon, jeden bubon na vonkajší kartón alebo nakladanie palety,

--500 m/drevený bubon, jeden bubon na vonkajší kartón alebo nakladanie palety,

--1000m alebo 3000m drevený bubon, potom nakladanie paliet.

* Môžeme tiež ponúknuť prispôsobené OEM balenie podľa požiadaviek klientov.

Doručenie:

Prístav: Tianjin alebo iné prístavy podľa vašich požiadaviek.

Námorná doprava: K dispozícii sú všetky ponuky FOB / C & F / CIF.

* Pre niektoré krajiny, ako sú krajiny Afriky, krajiny Blízkeho východu, je naša ponuka námornej prepravy oveľa lacnejšia, ako klienti dostanú od miestnej prepravnej agentúry.

Parameter kábla solárneho panela DAYA (špecifikácia)

Servis káblov solárnych panelov DAYA

Predpredaj

Poskytujeme technickú podporu a kompletné riešenia distribúcie energie prispôsobené vašim potrebám. Ak sú vami poskytnuté konštrukčné výkresy nerealizovateľné, optimalizujeme plán a prispôsobíme ho rozmerom skrine, umiestneniu zariadenia a pod. Taktiež optimalizujeme konfiguráciu produktov tak, aby vyhovovali vašim požiadavkám.

Po predaji

Ak sa vyskytne akýkoľvek problém, najskôr vám poskytneme podporu telefonicky alebo e-mailom. V prípade potreby vykonáme vzdialené ladenie. Okrem toho sa naše produkty dodávajú s príručkou na riešenie problémov, ktorú môžete použiť, keď sa pokúsite nájsť chybu a vyriešiť problémy sami. Väčšinu problémov možno vyriešiť vyššie uvedenými metódami. Každý rok sa skontrolujeme, aby sme získali podrobné informácie o vašom zariadení, aby sme lepšie porozumeli vnútornému fungovaniu.

Náš prísľub zákazníckeho servisu

1. Problém rýchlo vyriešime po prijatí správy o probléme alebo žiadosti o opravu.

2. Následne podrobne vysvetlíme príčinu zlyhania a prípadné poplatky budú účtované podľa trhových cien.

3. Ak vezmeme nejaké diely späť na kontrolu, nalepíme na ne krehké oznamovacie nálepky alebo si zapíšeme ich sériové číslo, aby sme zachovali bezpečnosť dielov.

4. Ak bude vaša reklamácia uznaná za oprávnenú, vrátime vám poplatky za opravu na mieste.

Často kladené otázky o kábli solárnych panelov DAYA

1.Q: Are you a manufacturer or trader?

Odpoveď: Všetci sme hlavnou činnosťou spoločnosti nízkonapäťové rozvádzače, rozvodná skriňa napájania, dizajn skrine do výbušného prostredia, výroba a programovanie systému.

2.Q: Či podporovať OEM / ODM? Môžete navrhnúť zariadenie podľa našej veľkosti?

Odpoveď: Samozrejme, môžeme prispôsobiť akýkoľvek produkt podľa požiadaviek zákazníka a môžeme poskytnúť dizajnové riešenia a riešenia.

3.Q: Prečo by som si mal kúpiť od vás namiesto niekoho iného?

Odpoveď: V prvom rade môžeme všetkým zákazníkom poskytnúť veľmi profesionálnu podporu pozostávajúcu z IT konzultantov a servisných tímov. Po druhé, naši hlavní inžinieri majú viac ako 20 rokov skúseností s vývojom zariadení na distribúciu energie.

4.Q:What about the delivery time?

Odpoveď: Vo všeobecnosti je naša dodacia lehota približne 7-15 dní. Aj keď to závisí od požiadaviek zákazníkov a

množstvo produktov.

5.Q: A čo zásielka?

Odpoveď: Môžeme zabezpečiť prepravu prostredníctvom DHL, FedEx, UPS atď. Samozrejme, zákazníci môžu použiť aj svojich vlastných špeditérov.

6.Q: A čo platobné podmienky?

Odpoveď: Podporované T/T, Paypal, Apple Pay, Google Pay, Western Union atď. Samozrejme o tom môžeme diskutovať.
