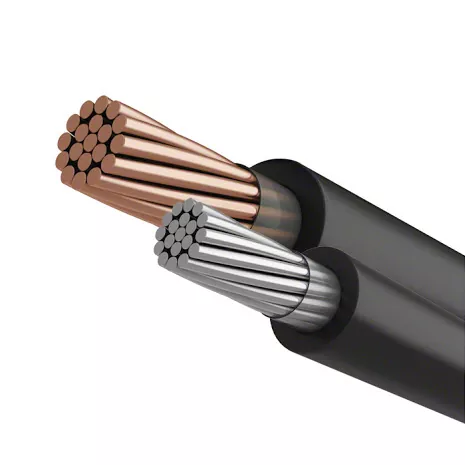

Solárny DC kábel

Plánovanie najlepšej konfigurácie solárneho poľa pre váš FV systém

Plánovanie konfigurácie solárneho poľa vám môže pomôcť zabezpečiť správny výstup napätia/prúdu z vášho FV systému. V tejto časti vysvetľujeme, čo tieto položky znamenajú a prečo sú dôležité.

Maximálne jednosmerné vstupné napätie

Z bezpečnostných dôvodov, predpisov NEC a v súlade s technickými špecifikáciami stringového meniča musí byť maximálne jednosmerné napätie obmedzené. Rezidenčné FV systémy sú obmedzené na 600 V, ako to vyžadujú predpisy NEC, ale to sa môže líšiť v závislosti od centrálneho striedača.

Minimálne vstupné DC napätie

Na spustenie stringového invertora je potrebné minimálne jednosmerné vstupné napätie, preto je to dôležitá konfigurácia plánovania pre FV systémy. Toto číslo sa značne líši v závislosti od zvoleného modelu a značky.

Maximálny jednosmerný vstupný prúd

Technické špecifikácie meniča stanovujú limit pre maximálny jednosmerný vstupný prúd, ktorý je určený na základe krivky prúdu a napätia (IV-Curve) pre solárne články. Toto je dôležité mať na pamäti počas zapojenia solárnych panelov, pretože prekročenie maximálneho vstupného prúdu meniča by mohlo ohroziť integritu systému.

Počet sledovačov MPPT

MPPT sledovače sú navrhnuté tak, aby zvýšili výkon fotovoltických systémov, berúc do úvahy IV-krivku. Centralizované invertory vybavené viacerými sledovačmi MPPT dokážu efektívne maximalizovať výstupný výkon z reťazcov solárnych panelov, ktoré majú rôzne špecifikácie. To umožňuje zapojenie zložitejších solárnych polí k meniču. Preto, ak sa váš menič môže pochváliť dvoma alebo viacerými vstupmi MPPT, je nevyhnutné ich optimálne využiť, najmä v scenároch zahŕňajúcich rôzne orientácie alebo efekty tieňovania.

Zapojenie poľa solárnych panelov: Sprievodca krok za krokom

Až do tohto bodu ste sa dozvedeli o kľúčových konceptoch a aspektoch plánovania, ktoré je potrebné zvážiť pred zapojením solárnych panelov. Teraz vám v tejto časti poskytneme podrobný návod, ako zapojiť solárne panely.

Pripojenie PV konektora k vášmu PV vodiču

Solárne panely majú zvyčajne predinštalované konektory MC4, ktoré uľahčujú prepojenie medzi panelmi. Na koncových bodoch systému môžete použiť predlžovacie káble MC4, dostupné v rôznych dĺžkach, na preklenutie medzery medzi FV systémom a meničom.

Pochopenie správnej inštalácie FV konektorov však zostáva kľúčové. V určitých situáciách, napríklad keď nie je k dispozícii predlžovací kábel MC4 požadovanej dĺžky, možno budete musieť vykonať pripojenie manuálne. Je dôležité byť pripravený a vedieť, ako túto úlohu zvládnuť samostatne.

Kroky na pridanie solárnych konektorov k PV vodičom sú nasledujúce:

1. Odstráňte izoláciu z drôtu, aby ste odkryli vnútorný vodič.

2. Umiestnite spojovaciu dosku na odizolovaný segment drôtu.

3. Pomocou lisovacieho nástroja bezpečne nalisujte spojovaciu dosku na drôt.

4. Začnite so spodnými časťami zostavy: nainštalujte kryt svoriek, odľahčovač ťahu a kompresné puzdro na vodič a konektor.

5. Potom nainštalujte horné komponenty: umiestnite bezpečnostnú fóliu, kryt konektora MC4 samčieho alebo samičieho pohlavia a O-krúžok na ich príslušné pozície.

6. Rukou dotiahnite všetky komponenty, aby ste sa uistili, že sú na začiatku zaistené.

7. Pre bezpečnú a konečnú montáž použite nástroj na montáž solárneho konektora na aplikovanie odporúčaného uťahovacieho momentu na konektor MC4.

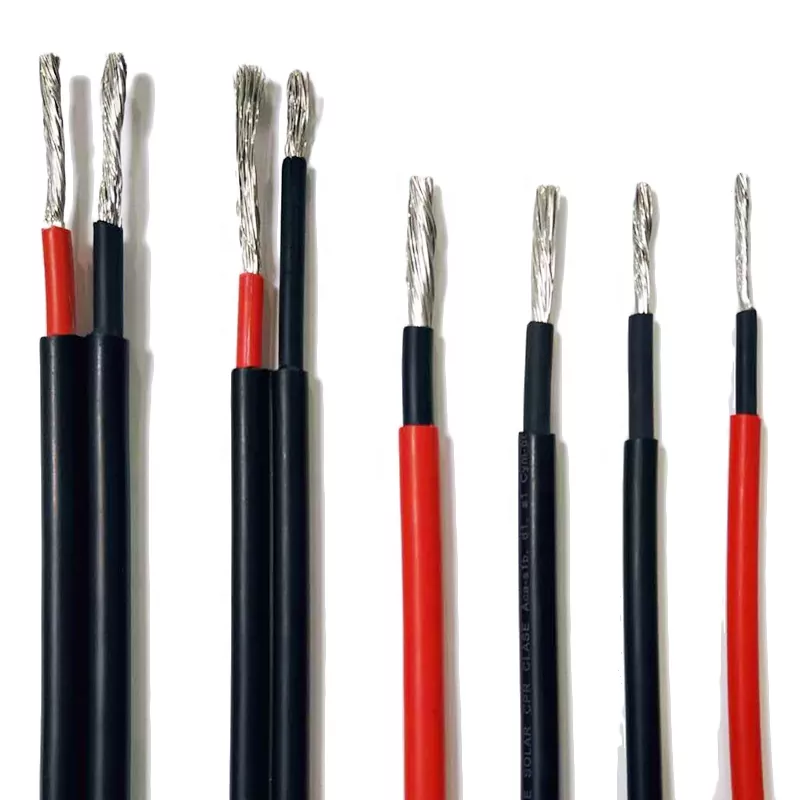

Podrobnosti o DAYA solárnom DC kábli

DAYA Solar DC Cable Pracovné podmienky

Výhody PV

FV moduly fungujú v extrémnych teplotách a odolávajú rôznym podmienkam prostredia. Podľa NEC sú rôzne aplikácie PV polí obmedzené na USE-2 alebo PV drôt. Tieto káble musia spĺňať potrebnú odolnosť voči slnečnému žiareniu a teplotné parametre pre príslušné prostredie.

FV vodiče sú špeciálne navrhnuté pre fotovoltaické aplikácie, zatiaľ čo káble USE-2 sú zvyčajne určené na použitie v podzemných prevádzkových vchodoch. Oba typy káblov bežne obsahujú izoláciu XLPE a môžu byť odolné voči slnečnému žiareniu a/alebo vhodné na priame zakopanie.

PV drôt sa však líši od drôtu USE-2 z hľadiska hrúbky izolácie, menovitého napätia a prevádzkových teplôt. PV drôt sa môže pochváliť hrubšími izolačnými vrstvami na ochranu pred drsným prostredím. Káble USE-2 sú dimenzované do 600 V, zatiaľ čo PV drôty sa dodávajú v troch menovitých napätiach: 600 V, 1 kV a 2 kV. Káble USE-2 majú maximálnu prevádzkovú teplotu 90ºC, zatiaľ čo PV vodič môže byť dimenzovaný na vyššie teploty.

Najmä PV drôt patrí medzi obmedzené typy jednovodičových drôtov, ktoré môžu presiahnuť 600 V a môžu byť priamo zakopané podľa NEC, bez potreby dodatočného tienenia.

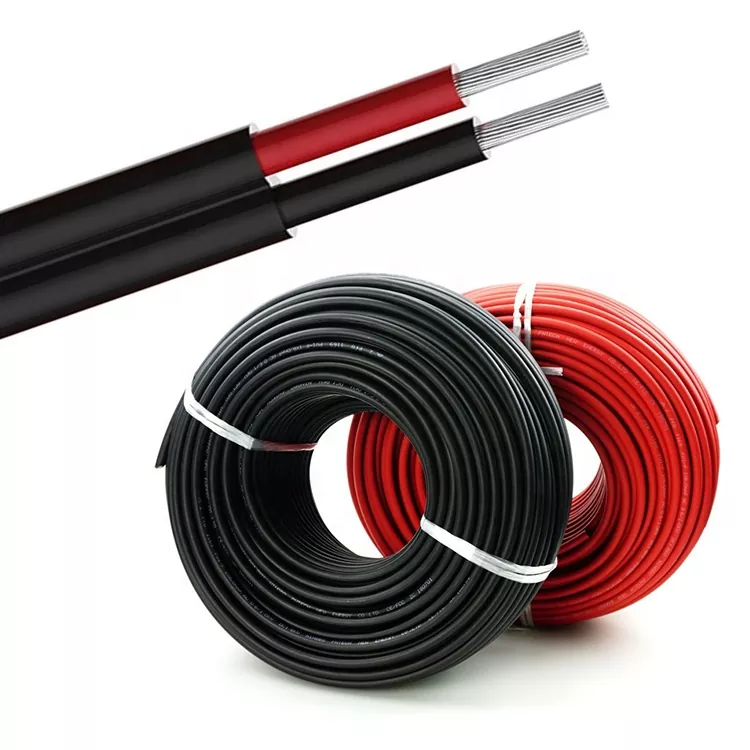

Balenie:

--100 m/zvitok so zmršťovacou fóliou, 6 zvitkov na vonkajší kartón.

-- 100 m / cievka, cievka môže byť papier, plast alebo ABS, potom 3-4 cievky na kartón,

--200 m alebo 250 m na bubon, dva bubny na kartón,

--305 m/drevený bubon, jeden bubon na vonkajší kartón alebo nakladanie palety,

--500 m/drevený bubon, jeden bubon na vonkajší kartón alebo nakladanie palety,

--1000m alebo 3000m drevený bubon, potom nakladanie paliet.

* Môžeme tiež ponúknuť prispôsobené OEM balenie podľa požiadaviek klientov.

Doručenie:

Prístav: Tianjin alebo iné prístavy podľa vašich požiadaviek.

Námorná preprava: K dispozícii sú všetky ponuky FOB / C & F / CIF.

* Pre niektoré krajiny, ako sú krajiny Afriky, krajiny Blízkeho východu, je naša ponuka námornej prepravy oveľa lacnejšia, ako klienti dostanú od miestnej prepravnej agentúry.

Parameter DAYA Solar DC Cable (Špecifikácia)

Služba DAYA Solar DC Cable Service

Predpredaj

Poskytujeme technickú podporu a kompletné riešenia distribúcie energie prispôsobené vašim potrebám. Ak sú vami poskytnuté konštrukčné výkresy nerealizovateľné, optimalizujeme plán a prispôsobíme ho rozmerom skrine, umiestneniu zariadenia a pod. Taktiež optimalizujeme konfiguráciu produktov tak, aby vyhovovali vašim požiadavkám.

Po predaji

Ak sa vyskytne akýkoľvek problém, najskôr vám poskytneme podporu telefonicky alebo e-mailom. V prípade potreby vykonáme vzdialené ladenie. Okrem toho sa naše produkty dodávajú s príručkou na riešenie problémov, ktorú môžete použiť, keď sa pokúsite nájsť chybu a vyriešiť problémy sami. Väčšinu problémov možno vyriešiť vyššie uvedenými metódami. Každý rok sa skontrolujeme, aby sme získali podrobné informácie o vašom zariadení, aby sme lepšie porozumeli vnútornému fungovaniu.

Náš prísľub zákazníckeho servisu

1. Problém rýchlo vyriešime po prijatí správy o probléme alebo žiadosti o opravu.

2. Následne podrobne vysvetlíme príčinu zlyhania a prípadné poplatky budú účtované podľa trhových cien.

3. Ak vezmeme nejaké diely späť na kontrolu, nalepíme na ne krehké oznamovacie nálepky alebo si zapíšeme ich sériové číslo, aby sme zachovali bezpečnosť dielov.

4. Ak bude vaša reklamácia uznaná za oprávnenú, vrátime vám poplatky za opravu na mieste.

DAYA Solar DC Cable FAQ

1.Q: Ste výrobca alebo obchodník?

Odpoveď: Všetci sme hlavnou činnosťou spoločnosti nízkonapäťové rozvádzače, rozvodná skriňa napájania, dizajn skrine do výbušného prostredia, výroba a programovanie systému.

2.Q: Či podporovať OEM / ODM? Môžete navrhnúť zariadenie podľa našej veľkosti?

Odpoveď: Samozrejme, môžeme prispôsobiť akýkoľvek produkt podľa požiadaviek zákazníka a môžeme poskytnúť dizajnové riešenia a riešenia.

3.Q: Prečo by som si mal kúpiť od vás namiesto niekoho iného?

Odpoveď: V prvom rade môžeme všetkým zákazníkom poskytnúť veľmi profesionálnu podporu pozostávajúcu z IT konzultantov a servisných tímov. Po druhé, naši hlavní inžinieri majú viac ako 20 rokov skúseností s vývojom zariadení na distribúciu energie.

4.Q: A čo dodacia lehota?

Odpoveď: Vo všeobecnosti je naša dodacia lehota približne 7-15 dní. Aj keď to závisí od požiadaviek zákazníkov a

množstvo produktov.

5.Q: A čo zásielka?

Odpoveď: Môžeme zabezpečiť prepravu prostredníctvom DHL, FedEx, UPS atď. Samozrejme, zákazníci môžu použiť aj svojich vlastných špeditérov.

6.Q: A čo platobné podmienky?

Odpoveď: Podporované T/T, Paypal, Apple Pay, Google Pay, Western Union atď. Samozrejme o tom môžeme diskutovať.
