Suchý transformátor: Čo by ste mali vedieť pred výberom?

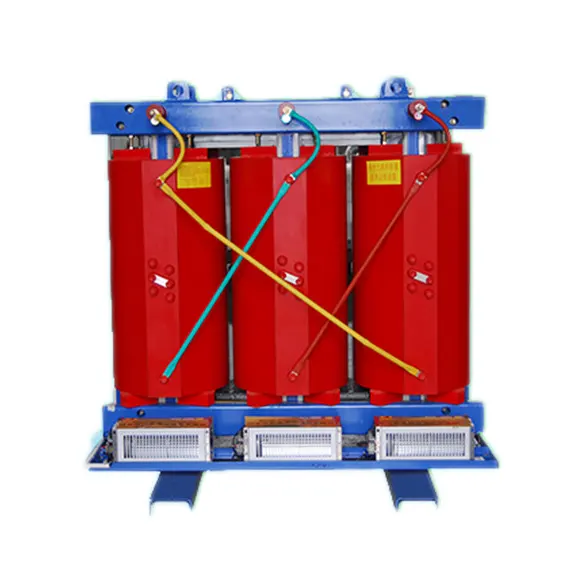

1. Čo je to suchý transformátor?

A transformátor suchého typu je statické elektrické zariadenie, ktoré prenáša energiu elektromagnetickou indukciou bez použitia kvapaliny (oleja) na izoláciu alebo chladenie. Namiesto toho sú jeho jadro a vinutia zapuzdrené v pevných izolačných materiáloch, ako je epoxidová alebo polyesterová živica, a teplo sa odvádza prirodzenou alebo nútenou cirkuláciou vzduchu.

Tento dizajn úplne eliminuje riziko úniku oleja a požiaru, vďaka čomu sú transformátory suchého typu preferovanou voľbou pre vnútorné inštalácie, husto obývané budovy a environmentálne citlivé oblasti.

2. Kľúčové výhody a typické aplikácie

Bežné aplikácie:

Nemocnice, dátové centrá, výškové budovy
Priemyselné závody (chemikálie, textil, baníctvo)
Systémy obnoviteľnej energie (veterná, solárna)
Námorné a pobrežné plošiny (s vhodnými krytmi)
Obmedzenia, ktoré treba mať na pamäti:
Vyššie počiatočné náklady ako transformátory plnené olejom
Nižšia účinnosť odvádzania tepla – všeobecne obmedzená na hodnoty pod ~ 2 000 kVA v štandardných prevedeniach
V niektorých prípadoch mierne vyššia počuteľnosť

3. Dva hlavné typy: VPI vs. Cast Coil

Tip na výber: Ak má váš web vysokú vlhkosť, korozívne plyny alebo časté umývanie, vyberte si liatu cievku. Pre čisté a suché vnútorné prostredie poskytuje VPI najlepšiu hodnotu.

4. Parametre výberu kľúča

Získajte ich ešte predtým, ako určíte transformátor.

5. Základy inštalácie a uvedenia do prevádzky

Dobrý transformátor môže predčasne zlyhať, ak je inštalácia nedbalá. Postupujte podľa týchto kritických bodov.

Poloha a odbavenie

• Inštalujte na suchom, dobre vetranom mieste – bez korozívnych plynov, kvapkajúcej vody a rizika záplav.

• Okolo krytu udržujte voľný priestor aspoň 30 – 45 cm, aby mohol vzduch prúdiť.

Základ a montáž

• Umiestnite na rovný podklad odolný voči vibráciám, ktorý unesie celú váhu.

• Ak je možná rezonancia podlahy, použite antivibračné podložky.

Elektrické pripojenia – čo robiť

• Použite flexibilné medené/hliníkové prepojky na koncovky – tým zabránite mechanickému namáhaniu v ťahaní puzdier.

• Utiahnite všetky skrutkové spoje na hodnoty krútiaceho momentu uvedené v príručke. Prílišné utiahnutie môže poškodiť závity; nedostatočné utiahnutie spôsobuje horúce miesta.

• Uzemnenie: Pevne pripojte kryt aj neutrálny bod k uzemňovacej mriežke stanice.

Kontroly pred uvedením do prevádzky

Test izolačného odporu: Použite megaohmmeter (stupnica 500 V alebo 1 000 V). Minimálna prijateľná hodnota: 2 MΩ na kV menovitého napätia. Ak je nižšia, pred napájaním vysušte vinutie.
Skontrolujte, či sa všetky vnútorné koncovky zhodujú s diagramom na typovom štítku.
Pred uvedením do prevádzky otestujte prevádzku ventilátora a alarmy termostatu/termistora.

6. Denná prevádzka a údržba – skutočná práca

Pamätajte: Nízka údržba neznamená žiadnu údržbu. S trochou starostlivosti dosiahnete dlhú životnosť 20-30 rokov.

Čistenie – priorita #1

Akumulácia prachu je najväčším nepriateľom suchých transformátorov. Zachytáva teplo, podporuje čiastočný výboj a znižuje dielektrickú pevnosť.

Čistite aspoň raz za rok – častejšie v prašných alebo priemyselných oblastiach.
Použite vysávač s nekovovou hubicou alebo suchý stlačený vzduch s tlakom < 25 psi (170 kPa) – nikdy nepoužívajte vysoký tlak, ktorý môže poškodiť izoláciu alebo pretlačiť prach hlbšie.

Vizuálne a mechanické kontroly (každých 6-12 mesiacov)

Monitorovanie izolácie

• Zaznamenajte hodnoty izolačného odporu každý rok (alebo po väčších prácach).

• Porovnajte s predchádzajúcimi údajmi – konzistentný klesajúci trend je varovným signálom, aj keď je absolútna hodnota stále nad minimom.

7. Bežné chyby a praktické riešenia

8. Rýchly prehľad – Kontrolný zoznam výberu

1. ☐ Výpočet zaťaženia + 20-25% marža

2. ☐ Hodnotenie napätia zodpovedá systému

3. ☐ Trieda izolácie – F alebo H, podľa okolitého prostredia

4. ☐ Typ – VPI (čistý interiér) vs Cast Coil (drsný)

5. ☐ Krytie IP – IP20 (vnútorné) / IP23+ (vonkajšie/mokré)

6. ☐ Chladenie – prirodzené alebo s ventilátorom

7. ☐ Overená vzdialenosť, vetranie a zaťaženie podlahy

8. ☐ Zdokumentované hodnoty uzemnenia a krútiaceho momentu

A transformátor suchého typuje investícia do bezpečnosti, spoľahlivosti a dodržiavania pravidiel ochrany životného prostredia. Jeho úspech v tejto oblasti závisí menej od typového štítku a viac od troch praktických možností:

• Vyberajte s realistickými okrajmi a ochranou životného prostredia.

• Inštalujte opatrne – dobré pripojenia a dobrý vzduch.

• Udržiavajte sa pravidelným čistením a sledovaním podľa trendov.

Urobte tieto tri veci dobre a váš suchý transformátor bude poskytovať desaťročia bezproblémového servisu.
