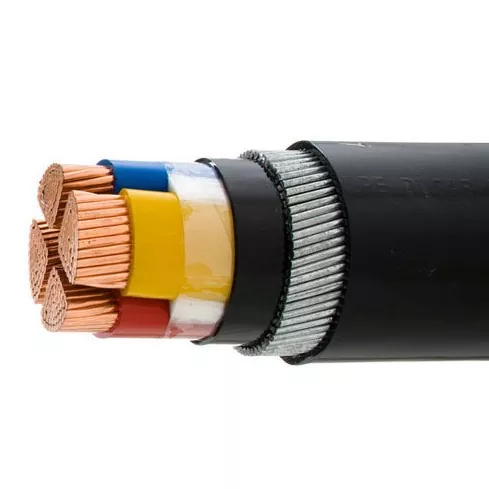

Táto otázka sa objavuje takmer na každom stretnutí špecifikácie káblov. Krátka odpoveď: neexistuje žiadna globálna definícia. Rôzne normalizačné orgány nakresľujú čiaru na rôznych miestach a táto nejednoznačnosť môže spôsobiť skutočné bolesti hlavy počas realizácie projektu.

Tri štandardy, tri rôzne odpovede

Praktický konsenzus: pod 2 000 V je nízke napätie, nad 35 kV je vysoké napätie a všetko medzi tým je stredné napätie. Šedá oblasť je medzi 1 kV a 2 kV, kde klasifikácia závisí výlučne od toho, ktorá norma riadi váš projekt.

Skutočná odpoveď: Závisí to od toho, kde je váš projekt

Pre inžinierov a tímy obstarávania je akademická debata menej dôležitá ako vedieť, ktorý štandard sa vzťahuje na vašu konkrétnu inštaláciu.

Americké projekty (rámec IEEE/NEC): Kábel stredného napätiazačína na 2000V. Najbežnejšie hodnoty káblov, s ktorými sa stretnete, sú 5 kV, 8 kV, 15 kV, 25 kV a 35 kV. V prípade jadrových elektrární majte na pamäti, že IEEE 1186-2025 teraz rozširuje strop vysokého napätia na 46 kV.

Medzinárodné projekty (rámec IEC): Stredné napätie zvyčajne začína na 1 kV. Štandardné hodnotenia zahŕňajú 3,3 kV, 6,6 kV, 11 kV, 22 kV a 33 kV. Napríklad austrálsky štandard AS/NZS 1429.1 pokrýva káble v rozsahu od 1,9/3,3 kV až po 19/33 kV.

Projekty solárnej a obnoviteľnej energie: Napätie systému sa zvyčajne pohybuje medzi 1 kV a 35 kV. Dve najbežnejšie úrovne sú 15 kV (zodpovedajúce prepojeniu siete 12,47 kV alebo 13,8 kV) a 35 kV (zodpovedajúce 34,5 kV).

Tri kritické parametre, ktoré musíte skontrolovať

Menovité napätie kábla je zvyčajne označené ako Uo/U, napríklad 6,35/11 kV. Tu je význam jednotlivých čísel:

Nepozerajte sa len na „triedu napätia“ kábla a predpokladajte, že sa hodí. Priraďte Uo k napätiu medzi fázami vášho systému a U k napätiu medzi fázami vášho systému. Pomýliť sa je jednou z najčastejších príčin predčasného zlyhania kábla.

Tienené verzus netienené: Kedy je to povinné?

Ďalšia otázka, ktorá nasleduje tesne: pri akom napätí potrebujem tienený kábel?

Pre akýkoľvek kábel pracujúci nad 5 kV nie je tienenie voliteľné. Kovové tienenie vyrovnáva napätie elektrického poľa, prenáša poruchový prúd a chráni pred elektromagnetickým rušením. IEEE 1816-2024 venuje celý štandard správnemu ukončeniu a spájaniu tienených káblov od 2,5 kV do 46 kV, pričom zdôrazňuje, že spracovanie koncoviek je často kritickejšie ako samotný kábel.

Rýchly sprievodca rozhodovaním

Zrátané a podčiarknuté

Kábel stredného napätiazačína niekde medzi 1 kV a 2,5 kV, v závislosti od toho, ktorý štandard váš projekt dodržiava. Pre projekty v USA je praktická odpoveď 2 000 V. Pre projekty riadené IEC je to 1 kV.

Na čom záleží viac ako na prahovej hodnote, je toto: pochopte skutočné hodnoty Uo/U vášho systému, potvrďte požiadavku na tienenie a venujte rovnakú pozornosť spracovaniu zakončenia ako špecifikácii kábla. Najdrahší kábel na svete predčasne zlyhá, ak je spoj zle vyrobený.
