Ako funguje vákuový istič?

Tenvysáčanieje nevyhnutný rozvádzač v napájacom systéme. Skladá sa hlavne z troch častí: rám, hasiaceho oblúka (t. J. Vákuová bublina) a prevádzkový mechanizmus. Medzi nimi je vodivý obvod hlavnou časťou ističa, ktorý je starostlivo zložený z vstupných a výstupných vodivých tyčí, izolačných podpery, vodivých svoriek, mäkkých spojení a vákuového oblúka.

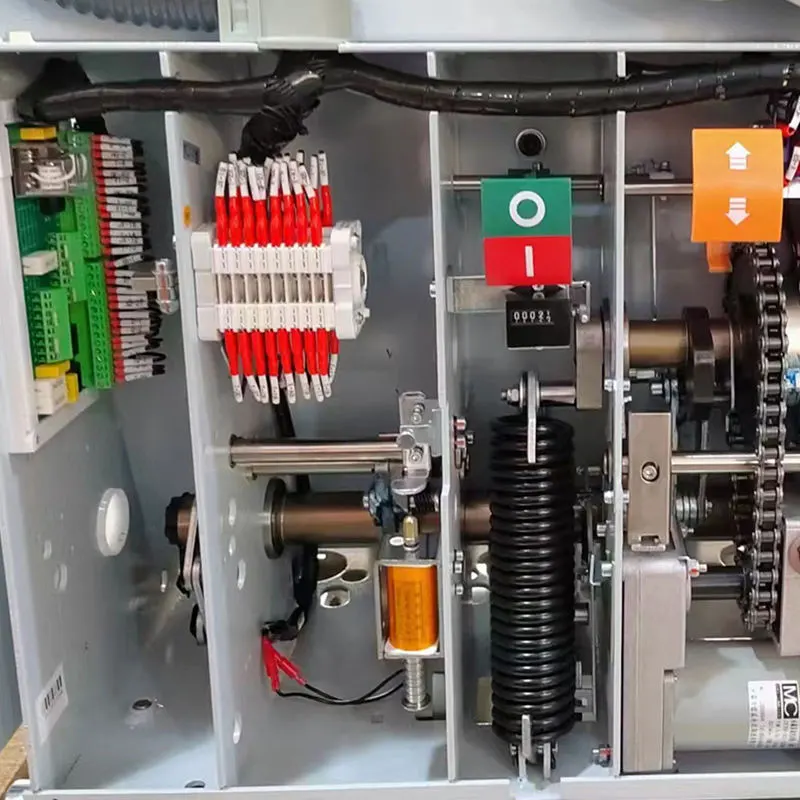

Prevádzkový mechanizmus je zodpovedný za vykonanie zatvárania a otvárania operácií ističa vrátane zatváracích pružín, systémov na uchovávanie energie, nadprúdových vydaní, otvárania a zatvárania cievok a ďalších komponentov. Pri práci tento mechanizmus dosahuje presnú kontrolu prúdu prúdom prostredníctvom skladovania elektrickej energie, otvárania a zatvárania elektrického a zatvárania a manuálnych funkcií.

Keď prúd dosiahne vopred určenú hodnotu,vysáčaniePoužije súčasné charakteristiky kríženia s nulovým krížom vo vysokom vákuovom prostredí na zhasnutie oblúka rýchlou difúziou plazmy, čím účinne odrezajú prúd. V strede zahŕňa viac krokov, ako je ukladanie energie a zatváranie. Prostredníctvom série presných mechanických akcií sa zabezpečuje stabilita a spoľahlivosť ističa.

Otváracia operácia je taká, že keď je istič v uzavretom stave, prijme sa otvárací signál a úvodná elektromagnet sa začne fungovať, čo spôsobí priťahovanie železného jadra. Táto akcia spôsobí, že horná tyč v úvodnom vydaní sa posúva smerom nahor, čo následne spôsobuje otáčanie výletového hriadeľa. Séria reťazových reakcií poháňa hornú tyč nahor a stlačí ohnutú dosku, čo spôsobí, že poháňajú polovičný hriadeľ, aby začal otáčať proti smeru hodinových ručičiek. Keď sú polovičné hriadeľ a rameno rockeru odomknuté, otváracia pružina sa okamžite prejaví a tlačíistična dokončenie úvodnej akcie.
